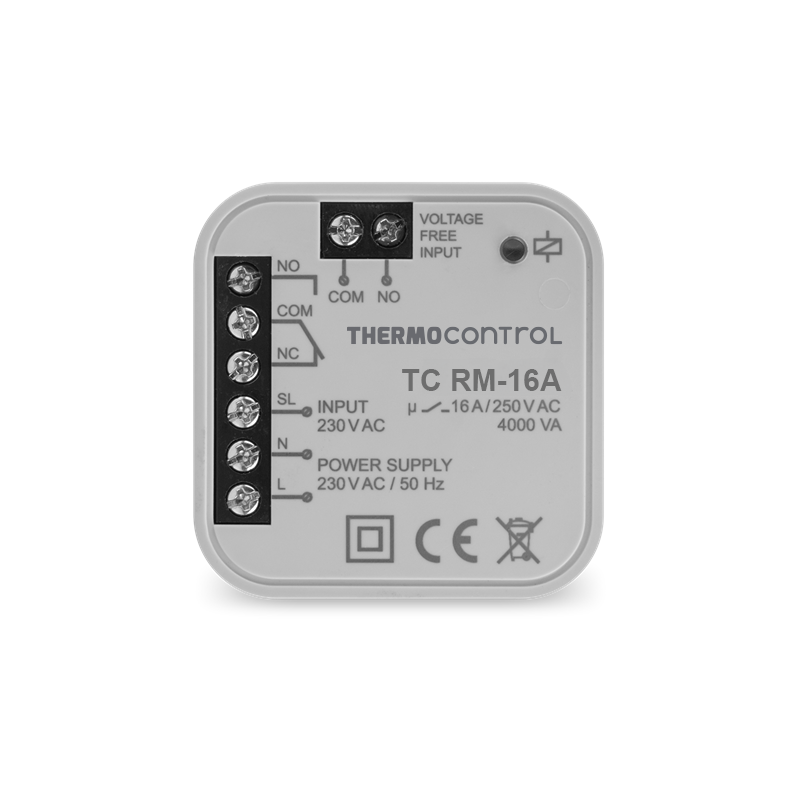

TC RM-16A

726 Kč (600 Kč bez DPH)

Modul pomocného relé – 16A

Katalogové číslo: 8594162093328 Kategorie: , ,
Ikona

Návod TC RM-16A

1 soubor(y) 1.02 MB
Stáhnout

Modul pomocného relé TC RM-16A spíná a rozpíná obvod. Rozšiřuje možnosti výstupního kontaktu zařízení. Zde jsou některé příklady aplikací modulu TC RM-16A s produkty SALUS:

  1. Připojte termostat s napěťovým výstupem 230V (např. VS30 / RT200 / VS10) pro plynový kotel, který vyžaduje beznapěťový kontakt NO / NC / COM.
  2. Připojte termostat se spínaným kontaktem NO / COM (např. 091FLv2) do ovladače kotle, který vyžaduje NC / COM (rozpínací kontakt).
  3. Připojte přijímač s větším výkonem, než dovoluje relé v termostatu. Maximální zátěž nesmí přesáhnout 16A.
  4. Připojte k centrální svorkovnici (KL06-M / KL08NSB / KL08RF) jiné zařízení než termoelektrické pohony, např. chcete-li připojit čerpadlo nebo elektrické topné rohože namísto termoelektrického pohonu.

Technické informace

Napájení

230 V AC 50 Hz

Max. zátěž

16 A / 250 V AC

Vstup

beznapěťový kontakt NO/COM např. pro termostat SQ610

SL vstup např. pro termostat VS30

Výstup

NO/COM/NC

Rozměry [mm]

47 x 47 x 20
